Driver sys80 sys80A Sys80B, Gottlieb, LARGE
Carte driver pour jeux Gottlieb
Sys80, Sys80A, Sys80B
Référence d'origine : MA-295 ou E-20915 ou PB03-D110
Remplace l'origine et améliore
Conception revisitée par votre serviteur
Tout ici est soudé manuellement et testé systématiquement, comme toujours
Donc aucune surprise, pas besoin de prier, juste à brancher et jouer (bien évidemment vous vérifiez avant vos lampes et bobines)
Améliorations
- Élimine le bruit (SCHLANK) à la mise sous tension des jeux année 80. (circuit de Reset soit ré initialise toutes les bascules à la mise sous tension)
- Transistors à tension plus élevée (100V)
- Transistors à courant plus élevé type 12N10L et IRL540 (12 et 36 Amp)
- Transistors mini bobines et ou lampes doubles à base de BD679 (ce que depuis 20 ans je vous propose en remplacement, donc à prouvé sa fiabilité et compatibilité)
- Transistors à faible dissipation de puissance / pertes (Mosfet RdsOn très faible)
- Transistors lampes dans un boitier unique ULN2803 (8 par boîtiers) montés sur supports facilitant le dépannage.
- Conception simplifiée pour faciliter le dépannage éventuel (composants courants et traversants)
- Sérigraphie des transistors respectée, facilite le dépannage.

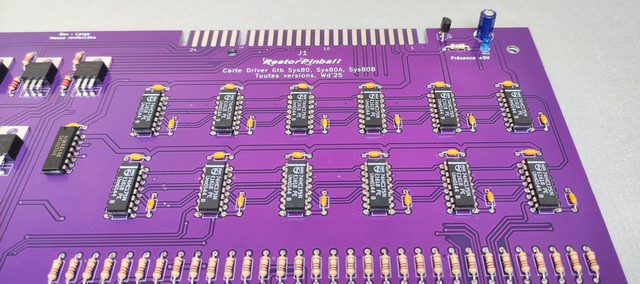

- Ajout d'une DEL Bleue, qui informe de la présence du +5V

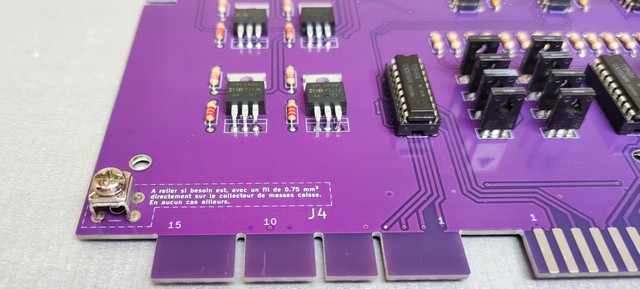

- Borne à vis de mise à la masse générale (tirez au besoin un fil de 0.75 mm² jusqu'au collecteur de masses)
- Fabriqué à partir de composants de nouvelle technologie facilement disponibles et consomment moins.
- Composants de type traversants pour une réparation facile (aucun CMS)

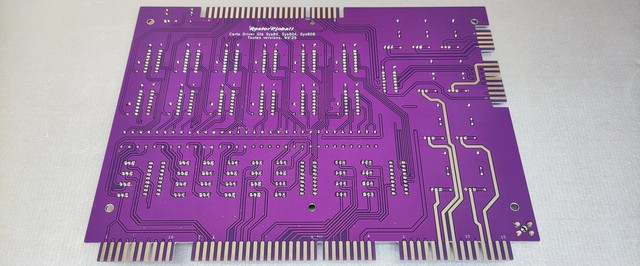

- Circuit imprimé de haute qualité
- Pistes étamées, renforcées, plus large, pour les parties de puissance
- Rivets métallisés doublés (zone de courant)
- Condensateurs de découplage de 100 nF (au lieu de 10) et condensateur de ligne de 100 µF
- Version LARGE de la carte (format amélioré permettant d'augmenter la surface de cuivre, meilleure capacité en charge des masses, carte plus large de 10 mm soit 188 mm total). Vérifiez la monte avant surtout dans le cas d'un sys80B genre jeu avec la carte en vertical et non en horizontal.
Convient à tous les jeux de génération 80, 80A, 80B et dérivés IDI .
Sys80:
Panthera - Spiderman - Circus - Counterforce - Star Race
James Bond - Time Line - Force II - Pink Panther - Mars - God of War
Volcano - Black Hole - Haunted House - Eclipse
Sys80A:
Devil's Dare - Rocky - Spirit - Punk -Striker - Krull
Q*Bert's Quest - Super Orbit - Royal Flush Deluxe - Goin' & Nuts
Amazon Hunt - Rack Em Up - Ready...Aim...Fire! - Jacks To Open
Touchdown - Alien Star - The Games - El Dorado City of Gold - Ice Fever
Sys80B:
Bounty Hunter - Chicago Cubs Triple Play - Tag Team - Rocky - Raven
Rock Encore - Hollywood Heat - Genesis - Gold Wings - Monte Carlo -Amazon Hunt II -
Spring Break - Arena - Victory - Diamond Lady - TX Sector - Robo War
Excalibur - Bad Girls - Big House - Hot Shots - Bone Busters Inc.
Comme toujours, si vous voulez voir ma conception et mes infos précises, allez sur FF en CLIQUANT SUR CE TEXTE
